    Rugosímetros Instrumentos de control superficial Rugosímetro de precisión portátil tesa hommel Rugosímetro venta precio económico barato


Rugosímetros y perfilómetros. Rugosímetro de precisión portátil tesa hommel Rugosímetro


rugosímetro TIME TR100

Rugosímetro TIME TR100

Rugosímetro TIME TR100 económico


El Rugosímetro portátil TR100 es un medidor de rugosidad de bolsillo, barato y fácil de usar, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

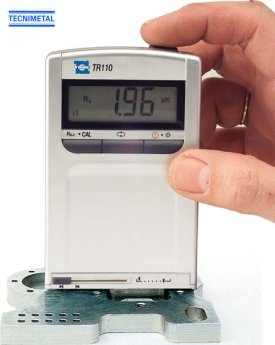

rugosímetro portatil TR110

Rugosímetro TIME TR110

Rugosímetro TIME TR110


El Rugosímetro portátil TR110 es un medidor de rugosidad de bolsillo, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones Técnicas:


Parámetros de Rugosidad: Ra, Rz
Rango de medición: Ra: 0.05 ~10.0 μm, Rz: 0.1 ~ 50.0 μm
Longitud del Cut-off: 0.25, 0.8 y 2.5 mm
Longitud de Trazo: 6mm
Campo de medición: 1.25, 4.0 y 5.0 mm
Dimensiones: 125 x 73xX 26 mm
Peso 200g
Temperatura de Operación: 0 ~ 40± C
Alimentación: 2 X 3.6V, Baterías de NiCd

Catálogo Rugosímetro TR-110

RUGOSIMETRO PORTATIL TR200

Rugosímetro TIME TR200

Rugosímetro TIME TR200


El Rugosímetro portátil TR200 es un medidor de rugosidad portátil, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones técnicas:

●Pantalla gráfica extra grande
●13 diferentes Parámetros de rugosidad Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, P
●fácil de manejar.
●Indicador de posición del palpador (para una correcta nivelación del palpador)
●Sensor opcional para surcos y hoyos
●6 idiomas disponibles, Ingles, francés, alemán, Italiano, español y holandés
●Salida de Datos RS232 a una impresora opcional TA220 o PC
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
●Software de facil Operación (opcional)

RUGOSIMETRO PORTATIL TR210

rugosímetro TIME TR210



Rugosímetro TIME TR210


El rugosímetro portátil TR210 es un medidor de rugosidad portátil, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones tecnicas:

Memoriza 10 lecturas
●Pantalla gráfica extra grande
●4 diferentes Parametros de rugosidad Ra, Rz, Ry, Rq
●facil de manejar.
●Indicador de posición del palpador (para una correcta nivelación del palpador)
●Sensor opcional para surcos y hoyos
●6 idiomas disponibles, Ingles, frances, aleman, Italiano, español y holandes
●Salida de Datos RS232 a una impresora opcional TA220 o PC
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
●Software de facil Operación (opcional)



RUGOSIMETRO PORTATIL TR220

rugosímetro TIME TR220



Rugosímetro TIME TR220


El rugosímetro portátil TR220 es un medidor de rugosidad portátil, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones tecnicas:

●Pantalla gráfica extra grande
19 diferentes Parametros de rugosidad Ra, Rq, Rz, Rt, Rp, Rv, Ry, RS, RSm, RSk, Rz (JIS), R3z,Rmax, RPc, Rk, Rpk, Rvk, Mr1, and Mr2
Memoriza 15 lecturas incluidos perfiles.
●facil de manejar.
●Indicador de posición del palpador (para una correcta nivelación del palpador)
●Sensor opcional para surcos y hoyos
●6 idiomas disponibles, Ingles, frances, aleman, Italiano, español y holandes
●Salida de Datos RS232 a una impresora opcional TA220 o PC
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
●Software de facil Operación (opcional)



RUGOSIMETRO PERFILOMETRO PORTAIL TR300

rugosímetro TIME TR30

Rugosímetro TIME TR300


El rugosímetro TR300 no es solo un rugosímetro portátil, sino también un perfilómetro y medidor de ondulación. Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones tecnicas:

●Pantalla gráfica extra grande
●Filtros RC, PCRC, Gauss
●facil de manejar.
●Resolución 0,0001
●Memoria 10 grupos de datos.
●Salida de Datos RS232
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters:
R:
Ra, Rp, Rv, Rt, Rz, Rq, RSk, Rku, Rc, RS, RSm, Rlo, RHSC, RPc, Rmr(c), RzJIS, R3y, R3z
W: Wa, Wp, Wv, Wt, Wz, Wq, WSk, Wku, Wc, WS, WSm, Wlo, WHSC, WPc, Wmr(c), WzJIS
P: Pa, Pp, Pv, Pt, Pz, Pq, PSk, Pku, Pc, PS, PSm, Plo, PHSC, PPc, Pmr(c), PzJIS
Rk: Rk, Rpk, Rvk, Mr1, Mr2.



rugosímetro port�til TRL400 laser TIME mitutoyo SJ210

Rugosímetro TIME TR3221


El rugosímetro TR3221 no es solo un rugosímetro portátil, sino también un rugosímetro con unidad de avance separada que permite acceder a espacios muy pequeños. Pantalla táctil, memoria, patrón de vidrio de alta duración,

Especificaciones tecnicas:

●Pantalla gráfica extra grande táctil
●Rango de medida 400 m
●Filtros RC, PCRC, Gauss
●facil de manejar.
●Resolución 0,0001
●Memoria 10 grupos de datos.
●Salida de Datos RS232
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters:
R:
Ra, Rp, Rv, Rt, Rz, Rq, RSk, Rku, Rc, RS, RSm, Rlo, RHSC, RPc, Rmr(c), Rmc, Rmax, Htp, Roc, RzJIS, R3y, R3z
Rk: Rk, Rpk, Rvk, Mr1, Mr2, A1, A2



rugosímetro port�til TRL400

rugosímetro portátil TRL400 laser TIME

rugosímetro port�til TRL400Rugosímetro TIME TRL400

El rugosímetro portátil TRL400 es un medidor de rugosidad sin contacto mediante un palpador laser.


  • Alta velocidad, medición sin contacto, ideal para la detección de valores Ra o control de calidad de la pieza
  • Contiene un sensor fotoeléctrico de alta sensibilidad
  • Contiene un chip para el procesamiento de datos.
  • batería de alta capacidad  Litio-ion
  • Transferencia de datos con el interface RS232
  • Apagado automático
  • Memoria para 64 grupos de modelos y 88 juegos de datos
  • Software de calibración para rectificar los valores de medición
  • Rango de medición  10nm ≤ Ra ≤ 1.0 mm





RUGOSIMETRO PORTATIL RUGOSURF 10

rugosímetro TESA RUGOSURF 10 pdf en ingles Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro TESA RUGOSURF 10

Rugosímetro de precisión portátil tesa hommel rugosímetro

El rugosímetro Rugosurf 10 Instrumento compacto, robusto y polivalente Permite un control facil del estado de las superficies mediante los  Parámetros  de rugosidad Gran variedad de palpadores para las aplicaciones mas dispares Con tolerancias para los  Parámetros .

Palpador intercambiable. Su rotación sobre 90 permite medir

en espacios de difícil acceso.

Gran autonomía. Conectable a la red eléctrica o con batería para utilizar en la máquina-herramienta.

Memorización, impresión y transferencia de los valores al PC

(máximo 30). Rugosímetro de precisión portátil tesa hommel rugos

Salida digital RS 232 para posterior tratamiento de los resultados de medida.

Apagado automatico tras 40 segundos de no utilización. Preserva la autonomóa de la batería.

Interpretación simple y rápida de los resultados obtenidos en

la medida de los  Parámetros  con tolerancias.

Parámetros según norma ISO 4287-1997 / JIS B0601 /ASME B46-2002: Ra - Rq (RMS) - Rt - Rz - Rc -Rsm.

 Parámetros  segun norma ISO 12085 (CNOMO) Pt - R - Rx - AR

Rugosímetro de precisión portátil tesa hommel rugosímetro

RUGOSIMETRO PORTATIL RUGOSURF 10G
rugosímetro TESA RUGOSURF 10 G
pdf en ingles Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro TESA RUGOSURF 10 G portátil

El rugosímetro Rugosurf 10 G Instrumento portátil , compacto y polivalente utilizado para la producción, para el control de entrada y en el laboratorio de medida. Establece los  Parámetros  de rugosidad segun las normas ISO 4287:1997/JIS B0601:2001, DIN e ISO 12085:1998 (MOTIF o CNOMO).

Pantalla gráfica para una visualización óptima de los Parametros y de los perfiles medidos, TFT color 2".

visualización directa de los valores medidos y de los perfiles calculados.

33  Parámetros  de rugosidad disponibles.

Funciona tanto enchufado a la red como con una batería de larga autonomía.

Memoriza, imprime y trasfiere al PC los resultados de mas de

1000 operaciones de medida.

 Parámetros  con tolerancias.

Menús en varios idiomas.

Salida digital RS 232 para conectar una impresora o a un PC

con el programa TESA RUGOSOFT 10 (ambos en opción).

 Parámetros  segun norma ISO 4287-1997 / JIS B0601 /ASME B46-2002: Ra - Rq (RMS) - Rt - Rz - Rp - Rc -Rv - Rsm - Rδc - Pa - Pq-Pt - Pp - Pc - Pv - Psm - Pδc

 Parámetros  segun la norma PrEN 10049: RPc - PPc

 Parámetros  segun la norma ISO 13565: Rk - Rpk - Rvk - Mr1 - Mr2

 Parámetros  segun norma DIN 4776: Rmax

 Parámetros  segun norma  DB N31007: R3z - R3zm

 Parámetros  segun norma  ISO 12085 (CNOMO): Pt - R - Rx - AR





Rugosímetro de precisión portátil tesa hommel rugosímetro

rugosimetro rugosurf 20 TESA
rugosímetro Rugosurf 20 catalogo en pdf

Rugosímetro TESA RUGOSURF 20 portátil

El rugosímetro Rugosurf 20 Instrumento portátil , compacto y polivalente utilizado para la producción, para el control de entrada y en el laboratorio de medida. Recorridos de X:16mm Z:400 m

Establece 15  Parámetros :

segun ISO 4287-1997/JIS B0601/ASME B46-2002 :
Ra  Rq  Rt  Rz Rc  Rsm  Rmr  Pt  Pmr
segun DIN 4768 : Rmax
segun EN 10049 : RPc - Ppc
segun ISO 12085 (CNOMO) : R  Rx  AR

EXCEPCIONALMENTE ROBUSTO
El mecanismo de traslación, potente y fiable, se aloja en una base de aleación de aluminio.
El palpador intercambiable es de tipo inductivo, sin desgaste. La punta de diamante seleccionada, especialmente robusta, resiste a cualquier aplicación.
Aplicaciones diversas con accesorios contenido en el suministro para soportes de medida estándar  8 mm, altura de medida ajustable hasta 35 mm, sin soporte adicional.



RUGOSIMETRO PORTATIL RUGOSURF 90G
rugosímetro TESA RUGOSURF 90G
pdf en ingles Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro TESA RUGOSURF 90G portátil


El rugosímetro Rugosurf 90 G es un instrumento polivalente y compacto que ofrece una gran facilidad de manejo Ideal para las medidas de alta Precisión en taller o en laboratorio.

 Parámetros  de rugosidad segun las normas ISO 4287, 12085 (CNOMO),

13565, DIN 4776 y JIS B0601: 2001.

Pantalla gráfica TFT, color 3,5".

3 contactos de función directas.

Interfaz grafico.

visualización directa de los valores medidos y de los perfiles calculados.

Carrera de medida 50 mm / 2 in.

Campo de medida 1000 μm.

Palpador intercambiable, con y sin patín.

Tolerancias para los  Parámetros .

Salida digital RS 232 para trasferir los valores a un PC con el programa TESA Measurement Studio (opcional).

 Parámetros  segun norma ISO 4287-1997 / JIS B0601 /ASME B46-2002: Ra Rq Rt Rz Rp Rv Rc RSm Rδc-Pa Pq Pt Pp Pv Pc PSm Pδc-Wa Wq Wt Wz Wp Wv Wc WSm Wδc

 Parámetros  segun la norma  ISO 13565:Rk Rpk Rvk Mr1 Mr2

 Parámetros  segun la norma PrEN 10049: PPc - RPc- WPc

 Parámetros  segun norma DIN 4776: Rmax

 Parámetros  segun norma  DB N31007: R3z - R3zm

 Parámetros  segun norma  ISO 12085 (CNOMO): Pt R AR Rx Wte AW Wx Rke Rpke- Rvke W Mrle Mr2e



 Rugosímetro de precisión portátil tesa hommel rugosímetro



RUGOSIMETRO PORTATIL CV-R130

RUGOSIMETRO PORTATIL CV-R130 INNOVATEST

Rugosímetro portátil CV-R130 INNOVATEST


El rugosímetro portátil CV-R130 es un medidor de rugosidad de bolsillo, económico, para la medición de texturas superficiales conforme a patrones estandarizados.
Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.



RUGOSIMETRO PERFILOMETRO PORTATIL CV-R190

Rugosímetro CV-R190

Rugosímetro CV-R190


El rugosímetro CV-190 en un equipo facil de usar con la mas alta calida de medición.

Especificaciones tecnicas:

●Medida sin patin, palpadores intercambiables de medida inductiva.
●Cutt-Off: 0.08mm; 0.25mm; 0.8mm; 2.5mm
●Longitud de medida: Horizontal 60mm Vertical 600 m
●Resolución 0,0001 m
●Diamante de 2 m fuerza de palpado 7mN
●Totalmente controlado por ordenador.
●Base de mármol: 630mm x 400mm x 100mm.
●Columna: 500mm
●Cumple con ISO/DIN/JIS/ASME
Parámetros:
Ra; Rz; Rt; Rp; Rv; Rq; RSm; RmaxD; Curva de material


Rugosimetro precision nanometrica

Rugosímetro laboratorio Warp Surf portátil


El rugosímetro Warp Surf no es solo un rugosímetro portátil, sino también un perfilómetro y medidor de ondulación. Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones tecnicas:

●Pantalla gráfica táctil de 7"
●Micrómetro para posicionamiento de 10-110mm
●facil de manejar.
●Resolución 0,0001 m/8 m
●Memoria 1000 datos.
●Salida de Datos USB y bluetooth.
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters 75 tipos:
ISO 4287-1997:
Ra Rq Rt Rz Rp Rv Rc Pa Pq Pt Pq Pv Pc PSm.
Wa Wq Wt Wz Wp Wv.
Rk Rpk Rvk Mr1 Mr2.
ISO 12085:
Pt R AR Rx Wte
DIN 4768:
Rmax
VDA2007:
WDSm- WDc - WDt

RUGOSIMETRO PERFILOMETRO PORTATIL CV-SE1200 unidad de avance

Rugosímetro CV-R190

Rugosímetro laboratorio SE-1200 KOSAKA portátil


El rugosímetro SE-1200 no es solo un rugosímetro portátil, sino también un perfilómetro y medidor de ondulacion. Puede ser usado en cualquier posición: horizontal, vertical o
intermedias.

Especificaciones tecnicas:

●Pantalla gráfica extra grande
●Filtros RC, PCRC, Gauss
●facil de manejar.
●Resolución 0,0001 m/8 m
●Memoria 10 grupos de datos.
●Salida de Datos RS232
●Excelente poder de batería con tecnología Li-Ion
●Cumple con ISO/DIN/JIS/ANSI
Parameters:
R:
Ra, Rp, Rv, Rt, Rz, Rq, RSk, Rku, Rc, RS, RSm, Rlo, RHSC, RPc, Rmr(c), RzJIS, R3y, R3z
W: Wa, Wp, Wv, Wt, Wz, Wq, WSk, Wku, Wc, WS, WSm, Wlo, WHSC, WPc, Wmr(c), WzJIS
P: Pa, Pp, Pv, Pt, Pz, Pq, PSk, Pku, Pc, PS, PSm, Plo, PHSC, PPc, Pmr(c), PzJIS
Rk: Rk, Rpk, Rvk, Mr1, Mr2.


Patrones visot�ctiles RUGOTEST
Patrones visotactiles RUGOTEST
pdf en ingles Rugosímetro de precisión portátil tesa hommel rugosímetro

Patrones visotactiles RUGOTEST

Rugosímetro de precisión portátil tesa hommel rugosímetro
Para la comparación viso táctil del estado superficial de las piezas.


Juegos de patrones de superficies para procesos individuales de mecanizado segun los  Parámetros  de rugosidad ISO Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosimetros Hommel
rugosímetro HOMMEL T-1000 wave.

Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro HOMMEL T-1000 wave.

El rugosímetro portátil HOMMEL TESTER T1000 WAVE es un equipo móvil que permite medir con plano de referencia. (palpadores sin patin) Adicionalmente a los  Parámetros  de rugosidad, se pueden evaluar también los  Parámetros  de ondulación y de perfil.

  • Resolución máxima: 0,01 m (rango de medición de : 80 m)

  • Rango de medición, maximo: 320 m (Resolución 0,04 m)  Rugosímetro de precisión portátil tesa hommel rugosímetro

  • Velocidad variable de palpación

  • función Datasave para 999 medidas, o 200 perfiles

  • 5 programas de medición PCMCIA (Opcional) Tarjeta PC Flash, 8 MB (Opcional) Salidas por infrarrojos o RS232 Visualizador LC grafico retroiluminado

  • semáforo de tolerancias. estadística: 999 medidas; Rango, Media, Max, Min, Desv. estandar.

  • Reconocimiento automatico del tipo de palpador

  • Software en español, aleman, Ingles, Italiano, frances...  Rugosímetro de precisión portátil tesa hommel rugos me

  • Ajuste automatico de las condiciones de medición

  • Impresora gráfica integrada.

  • Unidad de avance Waveline 20 con plano de referencia nivelable integrado, con elevación automática del palpador. Solo para palpadores sin patin.

  •  Parámetros : Rugosidad segun DIN EN ISO 4287: Ra; Rz ( Rz4, Rz3, Rz2, Rz1; Rmax; Rt; Rq, RPc, RSm, Rmr(c), Rp, Rpm, R3z, Rz-ISO. Rugosidad segun DIN EN ISO 13565: Rk, Rpk, Rvk, Mr1, Mr2  Parámetros  de ondulacion segun DIN EN ISO 4287: Wa; Wz (Wz4, Wz3, Wz2, Wz1); Wmax; Wt; WPc, WSm; Wm (c), Wp, Wpm  Rugosímetro de precisión portátil tesa hommel rugosímetro

  •  Parámetros  de perfil segun DIN EN ISO 4287: Pa; Pz (Pz4, Pz3, Pz2, Pz1); Pmax; Pt; PPc, PSm, Pmr(c), Pp, Ppm  Parámetros  Motiv segun DIN EN ISO 12085: R; Rx; AR; W; Wx; Wte;AW; P dc (CR, CL, CF)  Parámetros  JIS - B0601 Rz-JIS; Rmax-JIS.

  • El suministro estandar incluye: Unidad de Alimentación con cable Unidad de avance Waveline 20 con cable Palpador de rugosidad TKL300 Certificado de calibraci n de fabrica 2 rollos de papel de impresora Maleta de transporte.

rugosímetro HOMMEL T1000 Basic.
Rugosímetro HOMMEL T1000 Basic.
Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro HOMMEL T1000 Basic. portátil

El rugosímetro portátil HOMMEL TESTER T1000 básico proporciona a un sistema móvil la capacidad de un puesto de medida estadístico. Su funcionamiento facil y seguro, su gran Precisión, la indicación clara de los resultados, la flexibilidad y la adaptación individualizada a su aplicación son sólo algunas de sus capacidades.

  • El palpador puede medir axialmente en 90

  • Resolución máxima: 0,01 m (para un rango de medición de 80 m)

  • Rango de medición, maximo: 320 m (Resolución 0.04 m) Rugosímetro de precisión portátil tesa hommel rugosímetro

  • función Datasave para 999 medidas, o 200 perfiles. 5 Programas de medición.

  • Salidas por infrarrojos o RS232.

  • Visualizador LC grafico retroiluminado.

  • semáforo de tolerancias.

  • Reconocimiento automatico del tipo de palpador.

  • Ajuste automatico de las condiciones de medición. Impresora gráfica integrada.

  • Software en español, aleman, Ingles, Italiano, frances... Rugosímetro de precisión portátil tesa hommel Rugosímetro

  • estadistica: 999 medidas; Rango, Media, Max, Min, Desv. estandar. Rugosímetro de precisión portátil tesa hommel rugosímetro

  • Unidad de avance LV16, incluyendo palpación transversal (longitud de palpación 16 mm)

  •  Parámetros : Rugosidad segun DIN EN ISO 4287: Ra, Rz, Rz4, Rz3, Rz2, Rz1; Rmax; Rt; Rq, RPc, RSm, Rmr±, Rp, Rpm, R3z, Rz-ISO. Rugosidad segun DIN EN ISO 13565: Rk, Rpk, Rvk, Mr1, Mr2.  Parámetros  Motiv (Normas Francesas) segun DIN EN ISO 12085: R; Rx; AR, P dc (CR, CL, CF).  Parámetros  JIS(Normas Japonesas) - B0601 Rz-JIS; Rmax-JIS.

  • El suministro estandar incluye: Unidad de Alimentación con cable Unidad de avance LV16 con cable Palpador de rugosidad T1E (rango de medición 80 mm) Certificado de calibración de fabrica 2 rollos de papel de impresora Maleta de transporte

Rugosímetro de precisión portátil tesa hommel rugosímetro

rugosímetro portat�l HOMMEL T-500.
Rugosímetro portátil HOMMEL T-500.
Enlace T500 Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro portatil HOMMEL T-500. portátil

Este equipo portátil de medida absoluta, que ya viene calibrado, dispone de la sensibilidad necesaria para poder medir rugosidades muy finas, a nivel de decimas y/o centésimas de micra.

 Parámetros  : Ra, Rz DIN, Rmax segun DIN 4768 / ISO 4287.

                       Ra, Rz ISO, Rt segun ISO4287/1. rugosímetro portátilrugosimetro de precisión portátil tesa hommel rugosímetro

                       Ra, Rz JIS, Rmax JIS segun JIS B601.

                 Rugosímetro de precisión portátil tesa hommel rugosímetro

Opcionalmente : Pc segun Euronorm 49ANSI / ASME B 46.1.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Opcionalmente : Rpk*, Rpk, Rk , Rvk, Rvk*, Mr1,Mr2 segun DIN 4776/ISO 13565.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Nota : Esta opción sólo está disponible sin archivo de datos.

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Tolerancia superior para : 1 parámetro Ra, Rx, Rmax o Rt etc

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Cut-off :      0.25                 0.8                2.5

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Long.palpación (Lt):

DIN 4768, ISO 4287/1        1.5                  4.8                 15 mm

rugosímetro portátil hommel rugosímetro portátil rugosímetro portátil

Filtro digital :        M1 de fase corregida segun DIN 4777

Rango de medida: Rugosímetro de precisión portátil tesa hommel

                  MB              Recorrido       Resolución

                      1                 +20/-20 mm           10 nm

                                         +20/-60 mm           20 nm

                      2                 +40/-40 mm           20 nm

                                         +40/-120mm          40 nm

Precisión:               Clase 1 segun DIN 4772.

máximo valor mostrado :        0.01 mm.

Indicación de la posición del palpador:      Mediante barra analógica y valor numérico.

Sistema de medida :  mm y en pulgadas.

Interfaz :  Standard RS 232, serie.

Alimentación :  batería recargable de 9V.

Peso :   330 gr.                      118 mm x 56 mm x 62 mm.

Velocidad de palpación Vt :

 0.15                0.5            1.0 mm/seg

Rugosímetro de precisión portátil tesa hommel rugosímetro



rugosímetro HOMMEL W55.
rugosímetro HOMMEL W55.



Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro HOMMEL W55 portátil

En el rugosímetro W55 HOMMELWERKE integra tecnología avanzada en el sistema de garantía de calidad de sus clientes. En taller, áreas de producción o laboratorios, el rugosímetro HOMMEL W55 se avanza a las exigencias mas innovadoras en sistemas autónomos pero con la posibilidad de estar integrados en redes LAN.

Todas las funciones están basadas en la gran experiencia acumulada por HOMMELWERKE ofreciendo una utilización sencilla e intuitiva. La pantalla táctil TFT de 10 color, representa  Parámetros , gráficos del perfil real y condiciones de medida,  de un solo vistazo, de manera clara y rapida. Rugosímetro de precisión portátil tesa hommel rugosímetro
Las teclas de función estan concebidas para un trabajo intensivo y continuado en medios de fabricación ƥp salas de Metrología.
Rugosímetro de precisión portátil tesa hommel rugosímetro

Funciones principales  Rugosímetro de precisión portátil tesa hommel rug
Unidad compacta de aluminio y eficiente para el uso en el taller y/o producción.
Rugosímetro de precisión portátil tesa hommel rugo
calculo de todos los  Parámetros  mas comunes de rugosidad, perfil y ondulación.
Indicación de tolerancias para todos los  Parámetros .
Representación de perfiles P, R y W, así como la curva de ABOTT.
Rugosímetro de precisión portátil tesa hommel rugosímetro
Programas de medida creados a través de la pantalla táctil.
Posibilidad de confección de hasta 30 programas de medida.
Rugosímetro de precisión portátil tesa hommel rugosímetro
Funciones Estadísticas integradas.
Archivo electrónico de los resultados de medida.
Uso cómodo de las teclas de función para los operarios.
Exportación de datos en formato ASCII
Compatible con el resto de la gama Wavesystem ± y adaptable a varias unidades de avance, palpadores de rugosidad y columnas de medida.

Rugosímetro de precisión portátil tesa hommel rugosímetro

El W55 se puede conectar a 3 tipos de unidades de avance y columna: Rugosímetro de precisión portátil tesa hommel rugosímetro

- WavelineTM 60, con longitud de evaluación hasta 60 mm
- WavelineTM 20, con longitud de evaluación hasta 20 mm
- WavelineTM 16, con longitud de evaluación hasta 16 mm (sólo para palpadores sin patin).

Datos técnicos

Principio de medida:

Por trazado calibrado

Desviación total segun DIN 4772:

Clase 1

Rangos de medidas/Resolución:

8 μm/1nm; 80 μm/10nm; 400 μm/50nm; 800 μm/100nm; 8000 μm/1000 nm

Filtros, longitudes de cut-off:

0.025; 0.08; 0.25; 0.8; 2.5; 8 (mm); seleccionables En -2 a +1 pasos de cut-off; variable desde 0.001 a 80 en pasos de 0.001

DIN 4768

RC, calculado digitalmente [mm], longitudes de cut-off 0.025; 0.08; 0.25; 0.8; 2.5; 8

DIN EN ISO 11562, Parte 1, (50 % Gauss)

Gauss (M1) digital cut-off de 0.025; 0.08; 0.25; 0.8; 2.5; 8

DIN EN ISO 13565-1

2x Gauss (M2) Parámetros Rk, cut-off de 0,025; 0,08; 0,25; 0,8; 2,5; 8

ISO 3274/11562

Onda corta long. de cut-off λs; seleccionable en pasos de λc / λs 30; 100; 300

ISO 3274/11562

Desde filtro λf

Velocidad vt

lt asignado 0.05; 0.15; 0.5 mm/s; variable 0.01 - 2.0 mm/s en pasos de 0.01

Distancias de medida lt

0.48; 1.5; 4.8; 15; 48 mm o variable desde 0.1 120 mm

Longitudes de medida lm

0.40; 1.25; 4.0; 12.5; 40 mm o longitudes de cut-off variables

Cut-off λ [mm]

0.08; 0.25; 0.8; 2.5; 8.0

 Parámetros  de rugosidad: DIN EN ISO 4287                       Rugosímetro de precisión portátil tesa hommel rugosímetro

Ra; Rz; Rmax; Rt; Rq; Rsk; lmo; lo; Rdq; da; ln; La; Lq; Rz-ISO; R3z; Rpm; Rp3z; R3zm; Rp; D; RPc; Rsm; Rpm/R3z; lr; Rku; tpif; tpia; tpip; tpic; Rt/Ra; Rz1; Rz2; Rz3; Rz4; Rz5; Rmr; Rmr%; Api

 Parámetros  de rugos. de n cleo: DIN EN ISO 13565

Rpk*; Rpk; Rk; Rvk*; Rvk; Mr1; Mr 2; A1; A2; Vo (70%) 0.01* Rv/Rk

 Parámetros  de perfil: DIN EN ISO 4287

Pt ; Pp; Pz; Pa; Pq; Psk; PSm; Pdq; lp; Pku; tpaf; tpaa; tpab; tpac; Pmr0; APa; APa%; Pmr; Pmr%

 Parámetros  de ondulacion: DIN EN ISO 4287

Wt ±; Wp; Wz; Wa; Wq; Wsk; WSm; Wdq; lw; Wku

 Parámetros  Motif: DIN EN ISO 12085

R; Rx; AR; Nr; W; Wx; AW; Nw; Wte; Tpaf (CR, CL, CF)

 Parámetros  de rugos.: JIS B 0601

Rz-JIS; Rmax-JIS

estadistica

(n, x, S, R, max, min) por programa de medida, desde 1 a 999 medidas

Pantalla y salida de impresión

Resultados de rugosidad; Estadisticas; posición perfiles; P-, R-, W-, K-perfiles ratio material; condiciones de medida; tolerancias

Periféricos

de avance: wavelineTM 20; 60; 120; LV16; Columnas de medida: waveliftTM  400; 2 x USB frontales, 2 x USB traseros, LAN 10/100 (RJ45); RS232 (9-PIN-D-Sub)

Alimentación

100 V 240 Volt, 50-60 Hz, 160 VA

Temperatura de Operación sin condensación

+10 C a + 45 C, humedad relativa max. 85%; ΔT 2 C/h

Temperatura de almacenamiento

-20 C a + 50 C

Rugosímetro de precisión portátil tesa hommel rugosímetro



rugosímetro HOMMEL T8000. SURFSCAN
rugosímetro HOMMEL T8000. SURFSCAN
Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro HOMMEL T8000. SURFSCAN portátil Rugosímetro de precisión portátil tesa hommel rugosímetro

Como novedad presentamos un programa de medición combinada de rugosidad y perfiles y que junto con un palpador de capacidad 6 mm y una Resolución de 6 nm (Nanómetros) permite la medición de rugosidades sobre partes de un perfil.
Consiste en un módulo aplicado al T8000 incorporando un palpador especial.
Rugosímetro de precisión portátil tesa hommel rugosímetro

Ventajas Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro de precisión portátil tesa hommel rugosímetro
- Adquisición simultanea de rugosidad y perfil
- La evaluación de las especificaciones geométricas y  Parámetros  de rugosidad, son tomados en una misma medida
- Proceso de medida automatizado, desde la medición, hasta la impresión de resultados.
Rugosímetro de precisión portátil tesa ho
- Gran ahorro en costes de tiempo!
PUEDE EVALUAR:
Rugosímetro de precisión portátil tesa hommel
- Formas geométricas:
ángulos, distancias, radios, desviaciones de forma ±
- Arcos  :
Centros de radio, puntos de contacto.
- Rugosidad y segmentos de perfil:
Selección de segmentos, de  Parámetros  de rugosidad, de filtros ±
Rugosímetro de precisión portátil tesa hommel rugosímetro

opción TOPOGRAF A Rugosímetro de precisión portátil tesa hommel rugo

Software HOMMEL MAP TOPOGRAPHIE BASIC
Programa de 32 Bit para representación y análisis de topografía.
Rugosímetro de precisión portátil tesa hommel rugosímetro
Representación 3D de hasta 256 mediciones del TURBO RUGOSIDAD.
Rugosímetro de precisión portátil tesa hommel rugosímetro
Iluminación y ángulo de visión, de selección a voluntad. función Zoom.
Rugosímetro de precisión portátil tesa hommel rugosímetro
medición de distancias con 3 puntos de coordenadas libremente seleccionables en direcciones X, Y y Z. Cálculo del ángulo de 3 puntos tomados libremente del perfil Parámetro 3D.
Rugosímetro de precisión portátil tesa hommel rugosímetro

opción CNC Rugosímetro de precisión portátil tesa hommel rugosímetro
Rugosímetro de precisión portátil tesa hommel rugosímetro
Módulo con software para la medición completamente automatica de la rugosidad mediante el HOMMELTESTER T8000. Rugosímetro de precisión portátil tesa hommel rugosímetro
Con este software se gobiernan directamente todos los componentes del

Wavesystem ±.
Todos los pasos del programa, desde el posicionamiento hasta el archivo de los datos se ejecutan automáticamente.
Se gobiernan los siguientes elementos:
- Unidad de avance Waveline (no es posible usar la Waveline 20).
Rugosímetro de precisión portátil tesa hommel rugosímetro
- Columna Wavelift CNC.
Rugosímetro de precisión portátil tesa hommel
- Mesa posicionadora Wavestep XYO

rugosímetro HOMMEL T8000.
rugosímetro HOMMEL T8000.



Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro HOMMEL T8000 portátil

El rugosímetro de alta gama T8000 para la medición de  Parámetros  de rugosidad de la casa Hommel-Etamic, es completamente configurable pudiéndosele Añadir o quitar módulos llegando a medir: Rugosidad, topografía y perfil. Rugosímetro de precisión portátil tesa hommel rugosímetro

Características Generales: Rugosímetro de precisión portátil tesa ho

Rugosímetro de precisión portátil tesa hommel rugosímetro

El software básico contiene: Rugosímetro de precisión portátil tesa h

 Infinitos programas, de libre estructuración y con valoraciones Estadisticas para todos los  Parámetros .
 Velocidad de palpación proporcional al recorrido de contacto, o bien PROGRAMABLE de 0.0 hasta 2 mm/s, en progresión de 0.01 mm/s, desde 0,1 hasta 250 mm.
 Filtro (cut off)
Rugosímetro de precisión portátil tesa hommel rugosímetro
 Filtro RC (calculo digital) segun DIN 4768
 Filtro digital M1 segun DIN 4777 (Gauss 50%)
 Filtro digital M2 (Valoración Rk) segun DIN 4776 (Gauss 50%)
 Filtro DIN desde 0.025 hasta 8.0 mm y Variable desde 0.001 hasta 80 mm, en progresión de 0.001.
Rugosímetro de precisión portátil tesa hommel rugosímetro
 Resolución: 16000 pasos (14 bit) por recorrido de medición
Para un recorrido de lt= 0.48mm 0.06 m ;para un recorrido de lt= 4,8mm 0,6 m (8000 valores).
 Rec lculo de  Parámetros  con otros filtros (RC, M1, M2) otros cut-off variables..
Rugosímetro de precisión portátil tesa hommel rugos m

Características tecnicas Rugosímetro de precisión portátil tesa ho

  Parámetros  de Rugosidad R segun DIN EN ISO 4287:
Rt, Ra, Rq, Rsk, Imo, Io, Rdq, da, In, La, Lq, RzISO, R3z, Rpm, Rz, Rp3z, R3zm, Rp, Rmax, D, Pc,
RSm, Rpm/R3z, Ir, tpif, tpia, tpib, tpic, Rt/Ra, Rz1 hasta Rz5, Rmr0, Api (0.0m), Api (0.0%),
Rmr01 hasta Rmr20).
Rugosímetro de precisión portátil tesa hommel rug

    Parámetros  de Rugosidad Rk segun DIN EN ISO 13565
Rpk*, Rpk, Rk, Rvk*, Rvk, Mr1, Mr2, A1, A2, Vo(70.0 %)0.001*, Rvk/Rk.
Rugosímetro de precisión portátil tesa hommel rugosímetro

    Parámetros  de ondulacion W segun DIN EN ISO 4287
Wt*, Wp, Wz, Wa, Wq, Wsk, WSm, Wdq, Iw.

   Parámetro de Perfiles P segun DIN EN ISO 4287
Pt*, Pp, Pz, Pa, Pq, Psk, PSm, Pdq, Ip, tpaf, tpaa, tpab, tpac, Pmr0, Apa(0.0m), Apa(0.0%), Pmr01(0.0m) hasta Pmr20(0.0m).
Rugosímetro de precisión portátil tesa hommel rugosímetro

    Parámetros  MOTIF (normas francesas)
R, Rx, Ar, Nr, W, Wx, Aw, Nw, Wte, Tpaf CR(0.0%-15.0%), Tpaf CF(15.0%-75.0%), Tpaf CL(75.0%-100.0%), Tpaf01(0.0m) hasta Tpaf20(0.0m).
Rugosímetro de precisión portátil tesa hommel ru

Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosímetro de precisión portátil tesa hommel rugosímetro



Rugosímetro Mitutoyo SJ210
Rugosímetro Mitutoyo SJ210 portátil

Sistemas de patines transportables, independientes de la red, para la determinación de la rugosidad superficial. Presión de medición 0,75 mN conforme a DIN/ISO. Unidad de avance independiente para mediciones en espacios extremadamente reducidos y para la fijación a soportes. Filtro de Gauss de fase correcta segun DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562). Protección automática del teclado durante el transporte. Función de autocalibración y memoria integrada para condiciones de medición.
  • Pantalla en color de TFT, 2,4 pulgadas, giratoria de forma electrónica. Unidad de avance integrada o utilizable aparte. Almacenamiento de los datos de medición en tarjeta de memoria Micro-SD.
  • Todos los parámetros caracterí­sticos segun DIN EN ISO, VDA, JIS, ANSI y condiciones de libre elección.

Rugosimetro Mitutoyo SJ310
Rugosímetro Mitutoyo SJ310 portátil

Sistemas de patines transportables, independientes de la red, para la determinación de la rugosidad superficial. Presión de medición 0,75 mN conforme a DIN/ISO. Unidad de avance independiente para mediciones en espacios extremadamente reducidos y para la fijación a soportes. Filtro de Gauss de fase correcta segun DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562). Protección automática del teclado durante el transporte. Función de autocalibración y memoria integrada para condiciones de medición.
  • Avance sencillo e intuitivo a traves de los menús, así como representación clara de resultados de medición y perfiles a traves de pantalla de color de 5,7 pulgadas.
  • Función de estadística y valoración de tolerancia mediante colores.
  • Gran cantidad de valores característicos usuales a nivel internacional segun DIN EN ISO, VDA, JIS, ANSI y MOTIF, así como 16 idiomas integrados.
  • Con una sola medición se pueden realizar dos cálculos distintos.
  • Son posibles mediciones en zonas de acceso difícil por medio de avance independiente, así como mediciones por encima de la cabeza.
  • Posibilidad de función de calibración automática/calibración de valor medio con hasta 12 mediciones múltiples.
  • Almacenamiento de hasta 10 condiciones de medición.
  • Edición y documentación rapida de resultados de medición, graficos y condiciones de medición a traves de la impresora integrada.
  • Protección por contraseña individual.
  • Almacenamiento sencillo de los datos de medición en una tarjeta de memoria SD.

Rugosimetro Mitutoyo SJ411  Rugosímetro Mitutoyo SJ411 portátil

Sistema de planos de referencia transportable e independiente de la red, con panel de mando tactosensible protegido contra el polvo e impresora integrada.
  • Avance sencillo e intuitivo a traves de los menús, así como representación clara de resultados de medición y perfiles a traves de la pantalla de color de 5,7 pulgadas.
  • A elección, medición con sistema de palpación libre o patin de palpación.
  • Medición de rugosidad, ondulación y profundidad de perfil.
  • Función de estadística y valoración de tolerancia mediante colores.
  • Gran cantidad de valores característicos usuales a nivel internacional segun DIN EN ISO, VDA, JIS, ANSI y MOTIF, así como 16 idiomas integrados.
  • Filtro de Gauss de fase correcta segun DIN EN ISO 16610-21 (sustituye a DIN EN ISO 11562).
  • Función de compensación para inclinación y ángulos.
  • Función DAT: asistente digital de inclinación para la orientación de la unidad de avance.
  • Con una sola medición se pueden realizar dos cálculos distintos.
  • Edición y documentación rapida de resultados de medición, graficos y condiciones de medición a traves de la impresora integrada.
  • Almacenamiento sencillo de los datos de medición en una tarjeta de memoria SD.
  • Se pueden guardar y consultar los valores de calibración de cinco palpadores diferentes.

Aplicación:

  • Medición de ranuras profundas.
  • Medición con palpadores orientados hacia arriba.
  • Medición de cilindros con pie de soporte.
  • Medición de la rugosidad superficial de cilindros transversalmente al eje del cilindro.
  • Medición con soportes de medición y mesa de nivelación.



Los  Parámetros  de rugosidad mas usuales Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosidad media Ra (ISO 4287, DIN 4768) Rugosímetro de precisión portátil tesa hommel rugosímetro

La rugosidad media Ra corresponde a la media aritmética de los valores absolutos de la desviación del perfil dentro de la longitud de base l. Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosidad maxima Rmax (DIN 4768) Rugosímetro de precisión portátil tesa hommel rugosímetro

La rugosidad maxima Rmax es el valor mas alto de la rugosidad aislada Zi en la longitud de evaluación lm. En las normas ISO 4288 y DIN 4287 Parte 1, el parámetro Rmax es igual a Ry max. Rugosímetro de precisión portátil tesa hommel rugosímetro

Rugosidad media Rz DIN (DIN 4768) Rugosímetro de precisión portátil tesa hommel rugosímetro

La rugosidad media Rz es la media aritmetica de los 5 valores sucesivos de rugosidad maxima a lo largo de la longitud le. En las normas ISO 4287 y DIN 4762, el parámetro Rz DIN es igual que Ry5. Rugosímetro de precisión portátil tesa hommel rugosímetro

Como las normas DIN 4768 e ISO 4287 no aplican la misma Definición para el parámetro Rz, se diferencian por los nombres Rz DIN y Rz ISO. En la medida del parámetro Rz segun DIN, se admite el valor limite definido por la norma Rz ISO mientras no supere el valor Rz DIN. Rugosímetro de precisión portátil tesa hommel rugosímetro

Los patrones visotactiles de superficie Rugosímetro de precisión portátil tesa hommel rugosímetro

Los patrones visotactiles se emplean desde hace mucho tiempo para controlar el estado de las superficies mecanizadas o tratadas. Estos patrones permiten comparar de forma visual y táctil sus superficies con las superficies de las piezas a controlar. La nica condici n de su uso est unida al material, que debe ser comparable. En la comparaci n, la apreciaci n de la rugosidad de la superficie de la pieza no es cuantitativa, puesto que se trata de determinar el grado de coincidencia entre las superficies de los patrones y la de la pieza. La comparaci n visual exige una atenci n particular al ángulo de la luz. Para superficies peque as, se recomienda utilizar una lupa con un aumento m nimo de 8x. Para la comparaci n táctil, el operario utilizar la u a o una pieza de cobre como una moneda. rugosimetro de precision portatil tesa hommel rugosímetro

rugosimetro de precision portatil tesa hommel rugosímetro



  rugosimetro de precision portatil tesa hommel rugosímetro  rugosimetro de precision portatil tesa ho


- Metrolog�a
- Metrolog�a b�sica
- Metalograf�a
- Ensayo de materiales
- Industria de la conserva
- Proyectores
- Rugosidad y Forma
- �ptica
- Tridimensionales
- Masa (Balanzas)
- PROMOCIONES
 - Buscar categorias



Nuevo cat�logo Ensayo de materiales Aqu� Dur�metros, medidor de capas, vibraciones, espesores, rugosidad, microscopios. innovatest durometros microdurometros rockwell shore brinell webster leeb




T�cnicas de Medida y Metalograf�a,S.A.
Camino de Hormigueras 124 6� J Portal 4
28031 Madrid Tel�fono 913562294 / Fax 913555808
Email

  dinam metro   home · productos · carrito · buscar · contacto · Linkedin · solicitud de información · condiciones de compra
      © 2024 Tecnimetal Técnicas de Medida y Metalografía, S.A.
