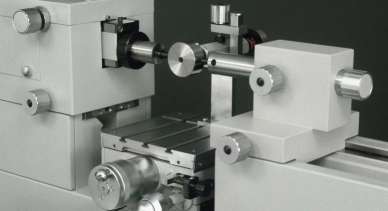

Sistema de medida universal de una coordenada horizontal maquina tridimensional

Maquina de medida de una coordenada universal

Sistema de medida universal de una coordenada

Maquina de medida de una coordenada horizontal

• Gran variedad de aplicaciones

Para la inspección periódica de calibres,

calibres patrón y diferentes instrumentos

incluyendo:

calibres tampón
anillos patrón
tampones roscados
anillos roscados
bloques patrón
quijadas
micrómetros de exteriores
micrómetros de interiores
barras patrón
comparadores y palpadores electrónicos

• Alta precisión

Conseguida por:

cumplimiento total del principio de Abbe
presión de medida constante
mesa de trabajo ajustable para la fácil
localización del punto de inflexión
regla especial de cristal Heidenhein
lectura directa desde el PC con detección

automática de los valores máximo y mínimo
el software, para la calibración de los calibres,

guía al operador a través de todos los pasos a

seguir en el proceso de medición
compensación automática de la temperatura
software de gestión y medida

ESPECIFICACIONES
Campo de aplicación (diámetros desde - hasta)
exteriores lisos:
interiores lisos:
exteriores roscados:
interiores roscados:
0 - 680 mm
1 - 480 mm
0 - 480 mm
3 - 400 mm
0 - 27"
0.04 - 19"
0 - 19"
0.12 - 16"
Rango de medición
absoluto:
diferencial:
100 mm
680 mm
4"
27"
Resolución (mm/pulgadas seleccionable): estándar
opcional
0.1 μm
0.01 μm 0.000001"
Capacidad de carga: 11 Kg 25 Ib
Fuente de energía: 110 – 220 V otros disponibles
Dimensiones totales: 1300 x 400 x 480 mm 51 × 16 × 19"
Peso: 110 Kg 240 Ib
Fuerza de medición: 0 – 11 N 0 - 2.5 Ib
Precisión (U95) máxima en medición absoluta 0.26 μm 0.000010"
precisión especial disponible a petición.
